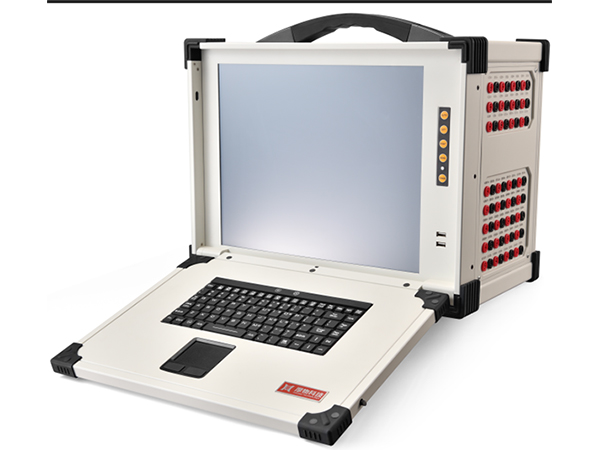

电力故障录波器是依据GB/T 7261、DL/T 860（IEC 61850）等电力行业标准研发的专用电力系统监测记录设备，广泛应用于各级电压等级变电站、发电厂、工矿企业配电系统等电力场景。设备采用嵌入式高性能硬件平台与模块化软件架构，支持传统模拟采样与智能变电站SV、GOOSE网络采样双模式采集，可全天候实时监测电力系统电压、电流、频率、开关量等运行参数。

当电力系统发生短路、接地、振荡、过电压、频率异常等故障或扰动时，设备可精准触发录波记录，完整捕捉故障前、故障中、故障后的全过程波形数据与设备动作信息。设备具备数据本地存储、远程上传、故障自动分析、波形回放等功能，能够为电力故障溯源、保护动作校验、系统工况分析、设备缺陷排查提供精准、完整的数据支撑，是保障电力系统安全稳定运行、提升电网故障处置效率的核心监测设备。

主要功能特点

1. 高精度实时采集功能

设备采用16位高精度ADC模数转换芯片，支持多通道同步采集，模拟量、开关量采集互不干扰，采集精度高、同步性好。支持灵活配置采样频率，常规工况下每周波96点、故障暂态下可提升至100kHz高频采样，可完整捕捉雷击过电压、瞬时短路等高频暂态故障细节，无波形失真、无数据丢失。兼容传统电缆采样与智能变电站SV组网、点对点、SV+GOOSE共网三种组网采集模式，适配常规变电站与智能变电站全场景应用。

2. 多条件智能触发录波功能

具备完善的故障启动判据，支持电压突变、电流突变、过电压、欠电压、过电流、零序超限、频率越限、开关量变位、系统振荡等多维度触发条件，所有触发阈值可本地或远程灵活配置。采用稳态连续记录+故障触发记录双存储机制，正常工况下循环记录系统稳态数据，故障瞬间自动锁定全过程数据，故障录波时长可自定义配置，完整保留故障前、故障过程、故障后恢复全周期数据。同时支持SV、GOOSE报文异常告警与异常报文连续记录功能，可精准监测二次网络异常问题。

3. 智能故障分析与测距功能

内置电力故障分析算法，可自动识别短路、接地、断线、系统振荡、电压跌落等常见电力故障类型，自动计算故障时刻、故障电流、故障电压、阻抗参数等核心数据。集成线路故障测距功能，可精准定位输电线路故障点位，测距精度满足电力行业运维要求，大幅降低人工故障排查难度。支持波形实时回放、数据缩放、参数标注、谐波分析等精细化分析功能，满足运维、调试、检修工作需求。

4. 稳定可靠的数据存储与传输功能

采用大容量工业级固态硬盘存储，支持海量录波数据长期保存，掉电数据不丢失，可存储数年电网运行及故障录波数据。设备支持多种通信协议，兼容DL/T 860、IEC 60870-5-103/104等电力通用通信标准，可通过以太网、串口实现本地调试、远程数据上传、参数配置、程序升级、远程运维等功能，支持多终端同时访问，实现数据共享。

5. 高适配性与抗干扰性能

设备采用工业级模块化设计，硬件结构紧凑、兼容性强，支持前接线前显示安装方式，适配标准机柜、预制舱等多种安装场景，扩展灵活，可根据现场需求增减采集通道。整机通过严格的电磁兼容测试，具备超强的抗电磁干扰、抗雷击、抗振动能力，可适应变电站、发电厂等强电磁干扰、高低温交替的复杂工业环境，运行稳定可靠，故障率低。

6. 可视化人机交互与告警功能

Windows界面设计，支持本地实时查看系统运行波形、通道状态、故障记录、设备参数等信息，操作界面简洁直观。具备故障自动告警功能，发生系统故障、网络异常、设备异常时，可本地弹窗提示、声光告警，同时上传告警信息至后台监控系统，便于运维人员及时发现、处置设备及电网故障。
