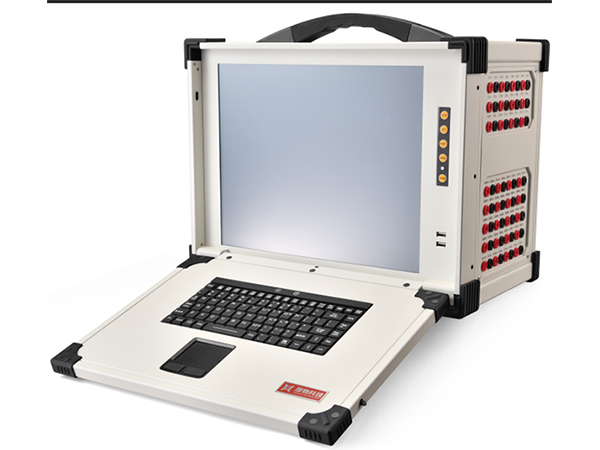

电力电能质量分析仪是严格依据GB/T 14543、GB/T 12325、GB/T 14549等国家电能质量标准设计的专用电网监测分析设备，主要应用于发电厂、各级变电站、工商业配电房、新能源并网电站、轨道交通及大型用电设备现场。设备可对三相交流电力系统的各项电能质量参数进行全天候、高精度实时监测、统计、记录与分析，全面量化电网供电品质与用电工况。

本设备采用高速嵌入式工业处理器与高精度交流采样技术，支持三相四线、三相三线、单相等多种接线方式，可精准捕捉电网稳态偏差、暂态扰动、谐波畸变、电压波动闪变等各类电能质量问题。设备可自动生成电能质量统计报表与事件记录，为电网考核、节能改造、谐波治理、设备故障排查、电力验收检测提供可靠的数据依据，是电力运维、质检、节能评估、新能源并网检测的核心专用设备。

主要功能特点

1. 全参数电能质量精准监测

设备支持电网全部常规及电能质量专用参数监测，涵盖三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率、电量等基础电参量；同时全面监测电压偏差、频率偏差、谐波、间谐波、电压波动与闪变、三相不平衡度、暂态过电压、电压跌落、电压骤升、短时断电等全部国标考核电能质量指标，可完整覆盖国家电能质量考核全部项目。

2. 高精度谐波与畸变分析功能

可对电压、电流进行高精度谐波分析，支持2～50次谐波逐次测量，可显示各次谐波幅值、谐波含有率、总谐波畸变率THD、偶次/奇次谐波分布等数据。同时具备间谐波检测功能，可精准识别变频设备、整流设备、新能源设备产生的间谐波干扰，排查非线性负载导致的电网波形畸变问题，为无源/有源谐波治理方案提供数据支撑。

3. 电压扰动事件捕捉与统计功能

具备高速瞬态事件识别能力，可自动捕捉并记录电网电压跌落、骤升、短时中断、瞬态过电压、脉冲干扰等动态扰动事件，精准记录事件发生时刻、持续时长、扰动幅值、恢复过程等完整信息。设备可对各类扰动事件进行分类统计、频次汇总，解决工业设备误跳闸、变频器故障、精密设备损坏等疑难电网干扰问题。

4. 三相不平衡与闪变监测功能

可实时计算系统电压、电流三相不平衡度，区分负序、零序不平衡分量，精准监测负荷不均、单相负载过载、线路故障引发的三相失衡问题。同时支持长时间电压波动与短时/长时闪变值（Pst、Plt）检测，适配国标考核标准，适用于电弧炉、轧钢机、电焊机、大功率冲击性负载的电能质量评估。

5. 数据连续记录与报表导出功能

支持长时间不间断数据存储，可自定义记录间隔（1s～60min可调），自动保存所有电参量及电能质量指标历史数据。设备内置数据统计分析算法，可自动生成日统计、月统计、极值统计、合格率统计报表，支持U盘本地导出、后台远程导出，报表格式规范，可直接用于电力验收、质检备案、节能评估、谐波治理报告编制。

6. 多场景适配与抗干扰能力强

支持单相、三相三线、三相四线多种接线方式，适配低压0.4kV及中高压互感器接入测量场景，兼容工业配电、光伏风电并网、轨道交通、医院精密供电、数据中心等多种工况。整机采用工业级硬件设计，具备强电磁兼容抗干扰能力，可在强电场、强磁场、高低温复杂工况下稳定运行，测量数据稳定、重复性高。

7. 可视化人机交互与远程运维

配备高清彩色液晶显示屏，实时刷新波形、矢量图、参数数据、趋势曲线，支持波形缩放、数据冻结、极值查询等操作。支持以太网、串口通信，可对接后台监控系统，实现远程参数配置、数据读取、在线监测、程序升级，方便运维人员实时掌握现场电能质量状态，实现无人化值守监测。
