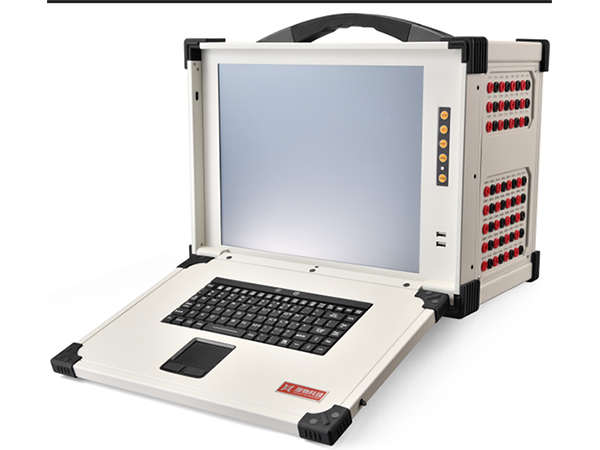

本设备为故障录波、继电保护调试二合一便携式一体机，严格遵循DL/T 553、DL/T 663、DL/T 995等国家电力行业标准研发生产。设备集成高精度程控功率信号源与高速同步数据采集单元，创新性将继电保护测试、电力系统故障录波两大功能融为一体，单台设备即可替代传统独立的继电保护测试仪、故障录波分析仪，大幅精简现场作业设备。

整机配置六路独立电压、六路独立电流功率输出回路，搭载多路高精度模拟量采集通道及开关量输入输出通道，功能覆盖二次设备调试与电网故障数据采集分析全场景。设备可自主输出各类故障模拟电气量，完成变电站、发电厂、新能源场站各类继电保护装置、安全自动装置的定值校验、整组传动试验；同时可实时同步采集电网运行电气量，自动捕捉系统扰动、短路故障、接地故障、谐波波动等全过程暂态数据，生成标准COMTRADE录波文件，为故障溯源、保护动作行为校核、电网工况分析提供精准数据支撑。

设备采用工业级一体化触控设计，内置固态硬盘、北斗/GPS双模时钟同步模块及大容量锂电池，无需外接电脑、外接电源即可独立完成参数设置、试验运行、波形采集、数据存储、报告导出全流程操作。设备体积小、重量轻、抗干扰能力强，极大降低了现场施工、检修、试验的工作量，广泛适用于电力运维检修、设备出厂校验、电网故障排查、电力科研试验等场景。

主要功能特点

2.1 继电保护测试功能

设备具备全套通用及专用继电保护试验能力，支持各类微机保护、智能终端、安稳装置的全自动、半自动试验，适配电力系统所有常规保护类型。

（1）多通道独立模拟量输出

配备六路电压、六路电流独立输出通道，各通道幅值、相位、频率可单独精准调节，互不干扰。可灵活合成三相正序、负序、零序电气分量，精准模拟单相接地短路、两相短路、三相短路、两相接地短路、转换性故障、高阻电弧故障等全类型电网故障。支持1～24次谐波叠加输出，可完美模拟电网谐波畸变、暂态直流分量衰减等真实工况，贴合现场复杂运行环境。

（2）全覆盖保护专用试验模块

内置成熟的专用试验程序，涵盖电流/电压定值试验、阻抗特性扫描、功率方向校验、差动保护比率制动特性测试、零序保护试验、低频减载、低压减载、自动重合闸、备自投逻辑试验、状态序列试验等全部常规试验项目。支持电气量幅值、相位、频率无级自动递变，可自定义故障持续时间、故障切换逻辑，兼顾静态精度试验与动态整组传动试验需求。

（3）开关量闭环自动试验

配置多路兼容有源、无源信号的开关量输入通道及继电器开关量输出接点，可精准采集保护跳闸、重合闸、装置动作等空接点信号，实现试验闭环自动启停，无需人工干预计时、停机，自动记录保护动作延时、动作逻辑、返回特性等关键数据，试验结果更精准、高效。

（4）录波波形回放仿真试验

支持导入国标COMTRADE格式历史故障录波文件，可将现场真实故障波形、电网扰动波形高精度还原输出至继电保护装置，复现现场故障全过程工况，检验保护装置在真实复杂故障、暂态扰动下的动作可靠性、逻辑正确性，弥补传统人工模拟故障的局限性。

2.2 电力故障录波分析功能

搭载高速同步采集系统，具备高精度、高刷新率、全时段录波能力，可精准捕捉毫秒级电网暂态故障信号，满足电力系统故障动态记录技术要求。

（1）高速同步数据采集

多路模拟量通道全同步采样，50Hz工频下支持每周波96点～256点可调采样，开关量事件分辨率≤0.5ms，可完整捕捉短路故障瞬间暂态分量、高频扰动、谐波突变等细微信号，无波形失真、数据丢失问题，全面还原故障全过程特征。

（2）多维度智能录波启动

集成多重自适应启动判据，包含电压电流突变量启动、过流启动、过压/低压启动、零序电压/电流越限启动、频率异常启动、开关量变位启动及手动强制启动，可适配稳态异常、瞬时故障、持续性扰动等不同工况。支持故障前预录0～2s、故障后时长1～20s自定义设置，同时配备长时连续录波模式，可监测电网长时间稳态波动、间歇性故障。

（3）标准化数据存储与智能分析

故障记录数据自动生成国标COMTRADE标准格式文件（CFG+HDR+DAT），通用性强，可兼容各类电力分析软件。设备内置波形分析系统，可自动完成向量分析、序分量分解、阻抗轨迹绘制、谐波分析、故障相位判别、简易故障测距等功能，支持一键生成、导出PDF、Word格式试验分析报告，无需后期二次处理。

（4）高精度全局时钟同步

支持北斗+GPS双模卫星授时，兼容IRIG-B码、PPS秒脉冲、IEEE1588网络对时多种授时方式，设备时间同步误差≤1μs，可实现全站多间隔、多设备数据精准同步，满足大型变电站、多机组电厂联合录波的数据一致性要求。

2.3 一体化设备核心优势

（1）一机双功能，便携高效

集成继电保护测试仪、故障录波器双重功能，摒弃传统两台设备分离作业模式，无需重复接线、反复对时调试，大幅缩短现场试验时长。整机采用轻量化手提式一体化机箱，内置大容量锂电池，便携性极强，适配户外、野外、狭小柜体等复杂作业场景。

（2）全通道电气隔离，抗干扰性强

设备所有模拟量输入、输出通道及开关量通道均采用光电隔离设计，通道对地工频耐压≥5kV，可隔绝现场高压电磁干扰、静电干扰，避免信号失真、设备误动作，保障高压、强电磁现场环境下设备稳定运行。

（3）多重硬件防护，安全可靠

内置完善的硬件保护机制，具备电压源短路保护、电流源开路保护、过载保护、过热保护、输出失真自动闭锁功能，异常工况下自动声光告警并切断输出，规避操作失误、现场异常导致的设备损坏，作业安全性极高。

（4）纯本地离线运行，适配性广

搭载工业级嵌入式操作系统，全触控屏幕操作，试验设置、波形采集、数据分析、文件存储、报告导出全部本地离线完成，无需依赖外接电脑、网络，断网、无外接电源场景下可正常持续作业。
