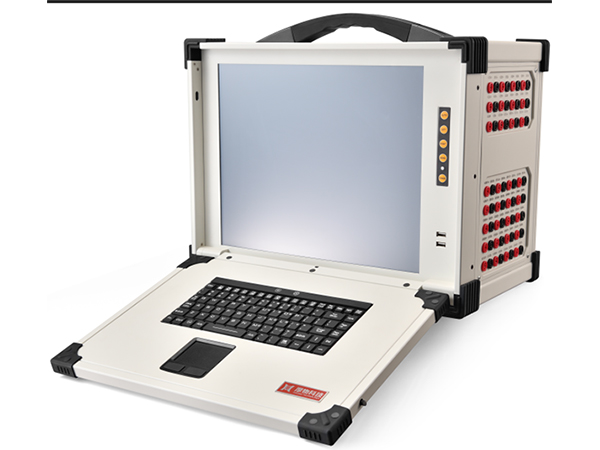

本电力系统仿真机是一套基于实时数字仿真（RTDS）架构的高精度电力系统动态仿真平台，面向电网调度、变电站、发电厂、新能源场站、电力科研及教学实训场景设计。设备集成实时电力系统计算内核、可编程电网模型、智能I/O接口、高精度同步输出系统及人机交互平台，可完整模拟交直流电力网络、发电机组、变电设备、负荷特性及各类电网故障与暂态过程。

仿真机可精确复现电力系统稳态运行、暂态故障、动态振荡、继电保护动作、自动化装置联动、新能源并网扰动等全过程工况，支持与继电保护测试仪、故障录波器、后台监控系统、SCADA、安稳装置、智能终端等二次设备闭环联调。广泛用于电网仿真试验、保护定值校核、新设备入网测试、新能源并网仿真、电网事故复盘分析、运维人员技能培训及科研仿真建模，是电力系统二次设备检测、电网动态特性研究、智能电网技术验证的核心仿真设备。

整机采用工业级实时硬件架构，仿真步长小、计算精度高、实时性强，支持大规模电网拓扑建模与多工况并行仿真，可替代传统离线仿真软件，实现真实设备闭环物理仿真试验。

主要功能特点

1 全场景电力系统仿真功能

（1）完整电网拓扑仿真

支持搭建含发电机组、变压器、输电线路、母线、并联电抗器、电容器、交直流负荷、直流输电、新能源机组（光伏、风电）的完整电力网络模型。可自由编辑电网拓扑、参数配置，支持环网、辐射网、区域互联电网等多种运行结构仿真，适配输电网、配电网、微电网各类场景。

（2）多工况稳态与动态仿真

可模拟电网正常潮流运行、负荷投切、发电机启停、无功调节、电压调整、潮流波动等稳态工况；精准仿真系统短路故障、接地故障、断线故障、系统振荡、频率漂移、电压跌落、谐波扰动、暂态过电压等动态暂态过程，完整还原电网真实运行特性。

（3）全类型故障智能模拟

支持单相接地、两相短路、两相接地、三相短路、线路断线、复合故障、转换性故障、高阻接地故障、间歇性故障等全部电网故障类型。可自定义故障时刻、故障持续时间、故障电阻、故障位置，可模拟瞬时故障、重合闸故障全过程时序工况。

2 继电保护及自动化闭环试验功能

（1）保护装置全项目仿真测试

可针对线路保护、变压器保护、母线保护、电容器保护、发电机保护、零序保护、差动保护等各类继电保护装置开展闭环仿真试验。可模拟复杂故障、系统振荡、谐波干扰、负荷突变等极端工况，检验保护定值准确性、动作逻辑正确性、抗干扰能力及暂态适应性。

（2）自动化装置联动仿真

支持备自投、重合闸、低频低压减载、安稳装置、AGC/AVC、无功补偿装置等自动装置逻辑仿真与联动试验，可完整验证电网异常工况下系统自动调控、故障隔离、供电恢复的全过程逻辑。

（3）真实设备闭环联调

通过高精度模拟量输出、开关量输入输出接口，可与现场真实保护装置、测控装置、智能终端、故障录波设备形成闭环仿真系统，实现“数字电网+真实二次设备”的半实物仿真测试，试验结果贴合现场实际运行工况。

3 新能源并网仿真功能

支持光伏、风电、储能、微电网并网仿真，可模拟新能源随机性出力波动、低电压穿越、频率响应、并网谐波、孤岛效应、启停扰动等典型工况，满足新能源场站并网性能检测、并网规程验证、涉网保护试验需求，适配新型电力系统仿真试验场景。

4 数据记录与仿真分析功能

仿真全过程同步记录电压、电流、相位、频率、潮流、阻抗、开关状态等海量数据，支持波形实时显示、历史回放、数据导出。可完成序分量分析、谐波分析、暂态特征分析、故障测距、动作时序分析，自动生成仿真试验报告，支持COMTRADE、Excel、图片等多格式导出。

5 设备核心优势特点

（1）高精度实时仿真：采用硬实时计算内核，仿真步长极小，无延时、无失真，满足电力暂态仿真实时性要求。

（2）模型丰富可扩展：内置标准电力元件模型库，支持用户自定义参数、自定义模型，可持续扩展新型电力设备模型。

（3）全电气隔离设计：所有I/O通道光电隔离，抗电磁干扰，适配变电站强电磁现场试验环境。

（4）操作便捷可视化：图形化建模界面，拖拽式组网，仿真流程自动化，一键启动、一键回放、一键出报告。

（5）一机多用通用性强：兼顾科研仿真、设备检测、事故复盘、技能实训多重功能，适配电力多场景应用。
