PLC通讯协议解码测试仪是一款专为工业自动化领域设计的便携式一体化通信检测设备，聚焦PLC总线通信调试、协议解析、故障排查、通信质量检测及设备仿真测试。设备集成串口通信、工业以太网、现场总线信号采集于一体，搭载自主适配的工控协议解析算法，可实现全品牌PLC通信报文无损抓包、自动解码、数据分析与报文回放功能。

本设备彻底解决工业现场PLC通信偶发掉线、报文异常、总线干扰、协议不匹配、通信超时丢包等疑难问题，替代传统电脑+调试软件的复杂调试方式，大幅提升自动化设备调试、运维、验收工作效率，是工控工程师现场调试、设备检修、项目验收的专用检测工具。

适用范围与应用场景

1.1 适配设备品牌

全面兼容西门子、三菱、欧姆龙、施耐德、汇川、台达、信捷、步科等国内外主流品牌PLC、触摸屏、变频器、工业仪表、伺服驱动器等工控设备。

1.2 支持通信协议

通用协议：Modbus RTU、Modbus ASCII、Modbus TCP、DL/T645电表协议；

PLC专用协议：西门子S7Comm协议、三菱MC/SLMP协议、欧姆龙FINS协议、施耐德Unity协议；

现场总线协议：PROFIBUS-DP总线协议、Profinet以太网协议。

1.3 核心应用场景

1. 自动化项目现场PLC通信调试、总线对接测试；

2. 产线通信故障排查，定位线路干扰、协议错误、设备应答异常问题；

3. 无PLC硬件场景下，仿真主站/从站完成上位机、触摸屏程序调试；

4. 长期录制通信报文，捕捉偶发性、间歇性通信故障；

5. 工业自动化系统通信质量验收、数据留存、报告输出；

6. 工控教学、实训、设备研发测试、第三方检测校验。

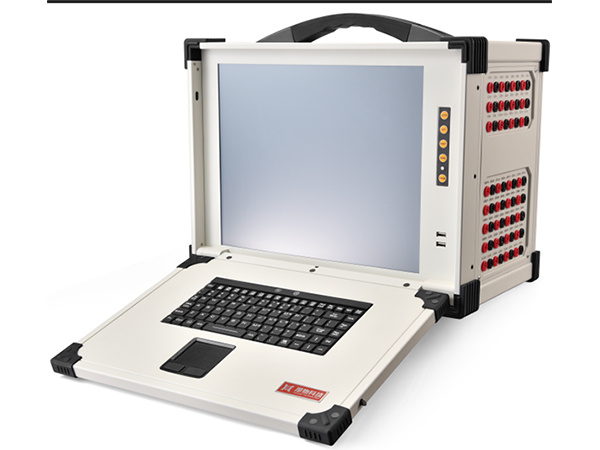

1.4 设备整体构成

设备整体由硬件主机、隔离通信接口、工业触控显示屏、内置锂电池、高速存储模块、配套上位机软件六部分组成。所有通信端口均搭载光电隔离保护电路，隔绝工业现场高压、浪涌、静电干扰，保障设备使用安全与测试数据精准度，整机便携轻量化设计，适配各类工业现场移动作业。

主要功能特点

1 全自动协议解码核心功能

设备支持全协议自动识别，无需人工手动配置协议类型、波特率、校验方式，可自动匹配现场通信参数。将采集到的二进制原始报文、十六进制数据自动翻译为通俗易懂的明文指令，精准解析读写寄存器、线圈状态、位操作、异常应答、故障代码、寄存器地址、数据数值等核心信息。同时支持私有协议深度解析，可精准解读西门子DB块、三菱I/O区、M区、欧姆龙存储区等专属地址数据，完美适配各品牌PLC专属通信逻辑。

2 无损在线抓包与报文处理

采用旁路监听无损抓包模式，接入现场总线后不干扰、不打断原有设备通信，可实时采集总线上所有设备的通信报文。界面同步展示时间戳、帧间隔、原始HEX报文、解析明文、CRC校验结果，数据双向对照清晰直观。设备支持本地大容量存储，可长时间持续录制通信日志，支持断点续录、离线报文回放，精准复现现场偶发故障场景。所有报文数据可导出为TXT、CSV、PCAP通用格式，兼容Wireshark等分析软件，支持二次深度数据分析。

3 主从站双向仿真测试功能

集成主站仿真功能，可手动编辑、自定义通信指令，主动向PLC、仪表、变频器下发寄存器读写、位操作等指令，替代电脑调试软件，实现现场快速通信测试。集成从站仿真功能，可模拟PLC设备应答上位机、触摸屏、工控主机的通信请求，在无实体PLC的场景下，完成上位机程序、触摸屏画面、通信脚本的调试开发。同时支持批量指令循环发送，周期可调，可长时间运行稳定性测试，自动统计通信丢包率、时延、抖动等核心参数。

4 物理层总线故障诊断

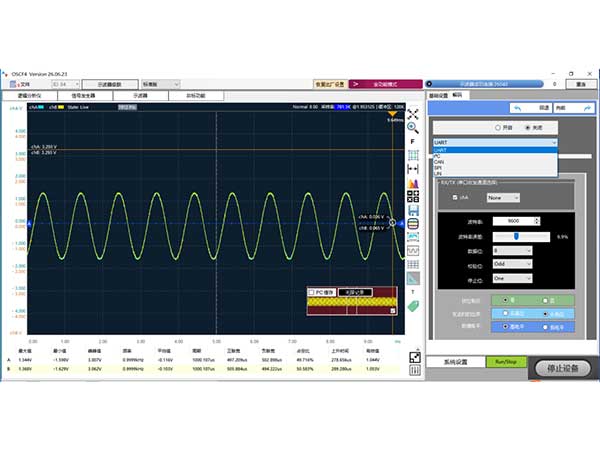

支持RS485、RS232串口参数自动侦测，可自动识别现场波特率、数据位、停止位、奇偶校验等通信参数，无需人工配置。内置总线检测算法，可实时监测总线电压、差分信号幅值，自动统计CRC校验错误、帧格式错误、总线冲突、断线、信号干扰等各类异常报文。搭载简易波形观测功能，可直观查看总线电平波形，精准区分软件协议故障与硬件线路干扰、接线故障，从根源定位通信问题。

5 工业级硬件防护与便携设计

所有通信端口具备光电隔离、ESD静电防护、浪涌防护功能，隔离耐压高达2500V，可抵御工业现场复杂电磁环境干扰，杜绝高压串入损坏设备。设备搭载5英寸工业触控屏，操作流畅，无需外接鼠标键盘、无需连接电脑，脱机即可独立完成所有测试工作。整机集成RS232、RS485、以太网三大主流工控通信接口，可同时监测串口总线与以太网通信数据。内置大容量锂电池，低功耗设计，连续工作时长可达8小时以上，机身轻量化便携，适配车间、户外、工地各类移动巡检场景，同时支持协议库在线升级，可持续适配新款工控设备协议。

6 智能数据统计与报告生成

设备可自动统计通信速率、报文收发总量、帧延迟、数据抖动、异常报文占比、丢包率等核心通信质量参数，实时生成可视化数据报表。支持一键导出标准化验收报告，可直接用于工程项目验收、设备运维存档、故障分析溯源，大幅简化后期数据整理与汇报工作。
