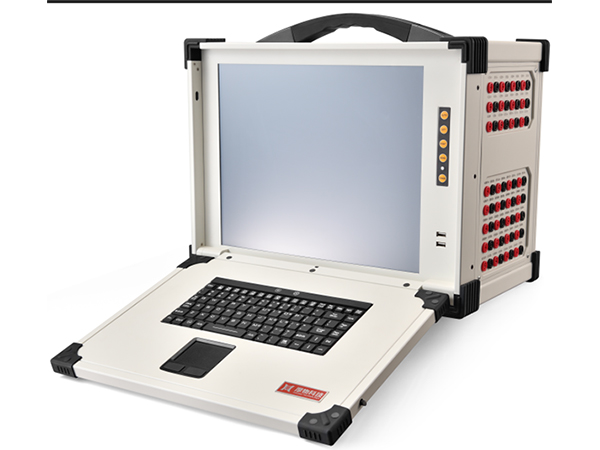

本频谱分析仪为示波器一体化内置 FFT 快速傅里叶变换频域分析模块，依托 USB 高速采集硬件+ Windows 上位机软件实现时域波形转频域频谱分析，无需单独采购台式频谱仪，一机兼顾示波器、逻辑分析仪、信号源、频谱仪、无纸记录仪五大功能。 硬件采用 400MS/s 实时采样、5GS 等效采样，8~13bit 可调垂直分辨率，软件内置多类窗函数、谐波计算、峰值自动标记、THD 总畸变率测算功能；支持 2D 线性 / 对数频谱、3D 瀑布频谱，可搭配电流钳、高压差分探头、EMC 近场探头完成高低压、强弱电、PCB 电磁干扰测试，是研发、工控、电力、汽车领域低成本频域测试设备。

典型应用场景

1)      开关电源研发测试：检测输出纹波、开关谐波、环路频响曲线，测算交直流电源 THD 畸变，分析低频振荡干扰。

2)      EMC/EMI 近场预测试： 搭配 E01 电磁近场探头，检测 PCB 电路板辐射干扰、排线传导干扰，定位干扰频点。

3)      工业 PLC 与总线调试 RS485/CAN/CANFD/LIN 总线信号频谱分析，排查通讯谐波、电磁干扰导致丢包问题。

4)      电力设备校验：三相电谐波分析（2~63 次）、发电机励磁频率波动、变频器载波频谱检测。

5)      汽车电子测试：车载线束干扰、电机驱动 PWM 频谱、电池电源噪声测试。

6)      电子教学与研发实训：信号谐波分解、滤波器幅频特性测绘、正弦 / 方波频谱理论验证。

7)      长期故障频谱录波 72 小时连续频谱存储，捕捉间歇性随机干扰、偶发杂波故障。

产品核心功能

1 基础 FFT 频谱分析功能

1)      多档 FFT 点数可选：1024 / 2048 / 4096 / 8192 / 16384 / 32768 / 65536 点，兼顾速度与频率分辨率；

2)      四种窗函数：矩形窗、汉宁窗 (Hanning)、汉明窗 (Hamming)、布莱克曼 (Blackman)，适配脉冲、正弦、噪声、谐波各类信号；

3)      双频谱显示模式：2D 平面频谱、3D 瀑布频谱（时间 - 频率 - 幅值三维观测干扰变化）；

4)      纵坐标切换：线性幅值、dB 对数坐标，微弱干扰可放大观测；

5)      自动峰值标记：一键识别频谱所有峰值频点，显示频率、幅值数值；

6)      光标手动测量：双光标读取任意频点频率、幅值、差值。

2 谐波与电能质量分析

1)      自动计算 THD 总谐波畸变率，输出各次谐波幅值占比；

2)      1~63 次谐波柱状图谱，直观展示谐波分布；

3)      工频 50/60Hz 同步谐波提取，适配电网、逆变器检测；

4)      频谱与时域波形同屏对比，时域异常对应频域干扰一键定位。

3  频响曲线自动测绘功能

搭配 S02 DDS 信号发生器自动扫频，生成电路增益 - 频率、相位 - 频率曲线，自动标注交叉频率、相角裕度，用于开关电源环路、滤波器稳定性测试。

4 多通道同步频谱采集

1)      四通道可独立开启 FFT，四路频谱同时显示对比；

2)      内置 8 通道逻辑分析仪可同步数字总线频谱，模拟 + 数字信号联合频域分析；

3)      多台示波器级联扩展至 8/12/16 通道同步频谱采集。

5 数据存储与导出

1)      单段频谱、72 小时连续频谱录波，自动分段存储防文件溢出；

2)      导出格式：JPG 频谱截图、TXT/CSV 频点数据、.osc 原生回放文件；

3)      频谱数据可导入 Excel 做二次分析、试验报告归档。

6 配套拓展联动功能

1)      FIR 数字滤波前置处理：低通 / 高通 / 带通 / 带阻滤波，滤除工频杂波再做频谱分析；

2)      LAN 局域网远程频谱监测，办公室电脑实时查看车间设备频域数据；

3)      SDK 二次开发接口，Python/C#/LabVIEW 自动采集频谱、批量导出测试报告；

4)      搭配高压差分探头、开合电流钳，实现高压、大电流无隔离风险频谱检测。
