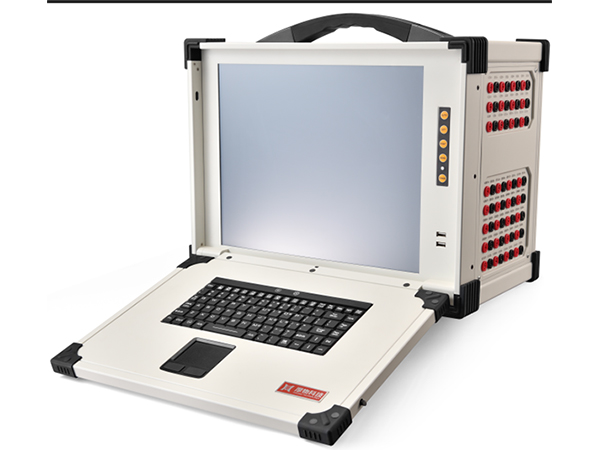

继电器综合测试仪是面向电力、军工、轨道交通、工控产线研发的一体化继电器全参数校验设备，分为触摸屏一体机与PC电脑控制一体机两种款式，集成可调交直流程控电源、多路电阻采集单元、高精度时间测量模块、故障录波、数据库管理、二维码识别打印等一体化功能。设备可一次性完成电磁继电器、光耦、固态、时间、双稳态、重动继电器的全电气参数自动测试，替代万用表、直阻仪、计时仪、可调源、示波器等十余台分立测试设备，大幅降低继电器出厂质检、变电站运维、设备检测成本。单台设备10-60秒即可完成全套参数采集，可自动生成标准化测试报告，支持老化循环试验、历史数据对比、故障波形存储分析。

设计优势

1)      一站式全自动测试：一键启动，无需人工切换仪器，1分钟完成多组继电器全套参数测试；

2)      宽范围交直流程控源：直流1800V、交流420V可定制，步进可调，电压电流功率同步输出；

3)      多通道同步采集：标配8路触点电阻同步测量，可拓展至48路（96触点）；

4)      智能数据库管理：二维码绑定继电器，扫码调取历史数据，自动完成新旧样品比对；

5)      内置录波分析：实时采集线圈、触点电压电阻波形，捕捉偶发接触不良、瞬态故障；

6)      多重硬件保护：短路、过载、空载、过流时自动切断输出，保障设备安全；

7)      7)双操作系统：Linux触摸屏一体机/Windows电脑双版本可选，支持SDK二次开发；

8)      轻量化便携设计：整机重量≤15kg，满足现场运维外出携带需求。

应用领域

1)      电力行业：变电站、发电厂二次回路继电器定期检测，继电保护柜继电器批量校验，解决继电器老化、触点氧化、动作异常引发的跳闸事故；

2)      军工/航天/舰船：高可靠军用继电器出厂全检、长期老化可靠性试验，满足国军标测试标准；

3)      3)轨道交通：地铁、高铁控制继电器、信号继电器批量质检，排查偶发误动、拒动故障；

4)      工控自动化：产线PLC控制柜、设备控制中间继电器、时间继电器来料入库检测；

5)      继电器生产厂家：成品出厂全参数检测、循环老化寿命测试、批次一致性对比；

6)      新能源行业：光伏、储能变流器控制继电器、直流高压继电器校验；

7)      维修运维单位：控制柜不解体在线二次回路测试，无需拆卸继电器即可完成回路参数采集。
